Jednoduché obvody

Odporový delič

V príklade sériového zapojenie rezistorov sú použité nasledujúce konštrukcie:

• zaradenie pomocnej knižnice case.ckt do zdrojového kódu, táto obsahuje makrá pre modifikované značky zdrojov, kódy farieb, vykreslovanie mriežky a ďaľšie, ktoré nie sú súčasťou distribúcie CircuitMacros

• používanie spoločnej premennej d pre škálovanie rozmerov prvkov zapojenia ako aj ich polohy. Prvky zapojenia nie sú v tomto príklade ukladané na absolútne súradnice pracovnej plochy

• použitie atribútov komponentov na výpočty (x,y) súradníc, napr. (DC.s.x, R2.end.y)

• použitie príkazov larrow pre zobrazenie napätí na rezistoroch

• použitie šípky *line -> * v rozdelenej čiare na zobrazenie prúdu vetvou obvodu TODO

  include(base.ckt)
  d = 1.5;

  R1: resistor(down_ d,,E); rlabel(,R_1,); larrow(u_{1}, ->, 0.2)
  R2: resistor(d,,E); rlabel(,R_2,);       larrow(u_{2}, ->, 0.2)

  move to (R1.end -(d, -d/2 ) )  # poloha stredu zdroja vzhladom k spoju rezistorov

  DC: dc_source(d, 1); rarrow(u, ->, 0.2);
  line from DC.n to (DC.n.x, R1.start.y);
  line -> right d/2; {"\textit{i}" at last line.e above}
  line to R1.start;

  line from DC.s to (DC.s.x, R2.end.y) to R2.end;

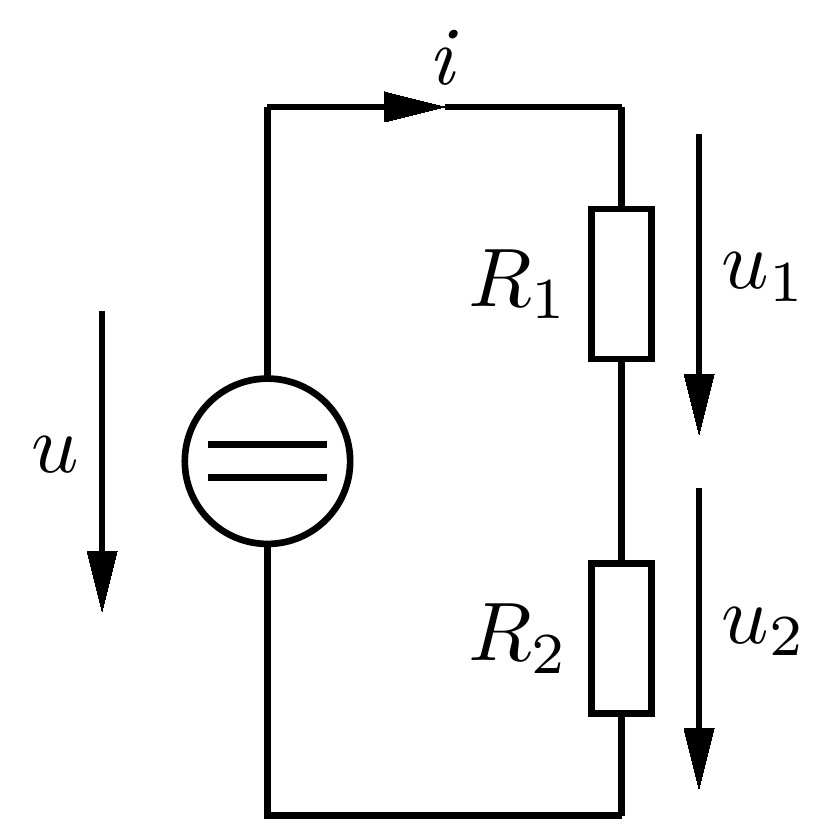

Obr. 44 Sériové zapojenie rezistorov.

Konfigurácia hviezda - trojuholník

V príklade zapojenie rezistorov pre príklad konverzie hviezdy na trojuholník sú použité nasledujúce konštrukcie:

• použitie (dočasnej) mriežky Grid() z uživateľskej knižnice base.ckt pre zjednodušenie polohovania prvkov zapojenia pri kreslení

• šíkmé ukladanie dvojpólov (rezistorov) zadaním koncových bodov resistor(from D1 to D2,,E)

• použitie premennej Here pre lokalizáciu textu nad spojovacím bodom dot; {“\textit{$A$}” at Here above}

  include(base.ckt)
  Grid(9,4.5)
  d = 2;
  move to (1.0, 1.5);                             #---------- Trojuholnik
  D1: dot; {"\textit{$B$}" at Here below}

  move to D1 + (d*cos(pi/3), d*sin(pi/3));
  D2: dot;  {"\textit{$A$}" at Here above}

  move to D1 + (d, 0)
  D3: dot;   {"\textit{$C$}" at Here below}

  R1: resistor(from D1 to D2,,E); {"\textit{$R_1$}" at R1.c + (-.4, 0.1) }
  R2: resistor(from D1 to D3,,E); {"\textit{$R_2$}" at R2.c + (0, -0.4) }
  R3: resistor(from D2 to D3,,E); {"\textit{$R_3$}" at R3.c + (.4, 0.1) }


  move to (7,2);                                  #---------- Hviezda
  Y1: dot;
  q = 3*d/4

  move to Y1 + (q *cos(pi/2), q *sin(pi/2));
  Y2: dot;  {"\textit{$A$}" at Here above}

  move to Y1 + (q *cos(pi/6), -q *sin(pi/6));
  Y3: dot;  {"\textit{$C$}" at Here below}

  move to Y1 + (-q *cos(pi/6), -q *sin(pi/6));
  Y4: dot;  {"\textit{$B$}" at Here below}

  R11: resistor(from Y1 to Y2,,E); {"\textit{$R_{11}$}" at R11.c + (-.5, 0.1) }
  R23: resistor(from Y1 to Y3,,E); {"\textit{$R_{23}$}" at R23.c + ( .55, 0.2) }
  R13: resistor(from Y1 to Y4,,E); {"\textit{$R_{13}$}" at R13.c + ( -.55, 0.2) }

  line <-> from (3.5, 2) to (5,2)

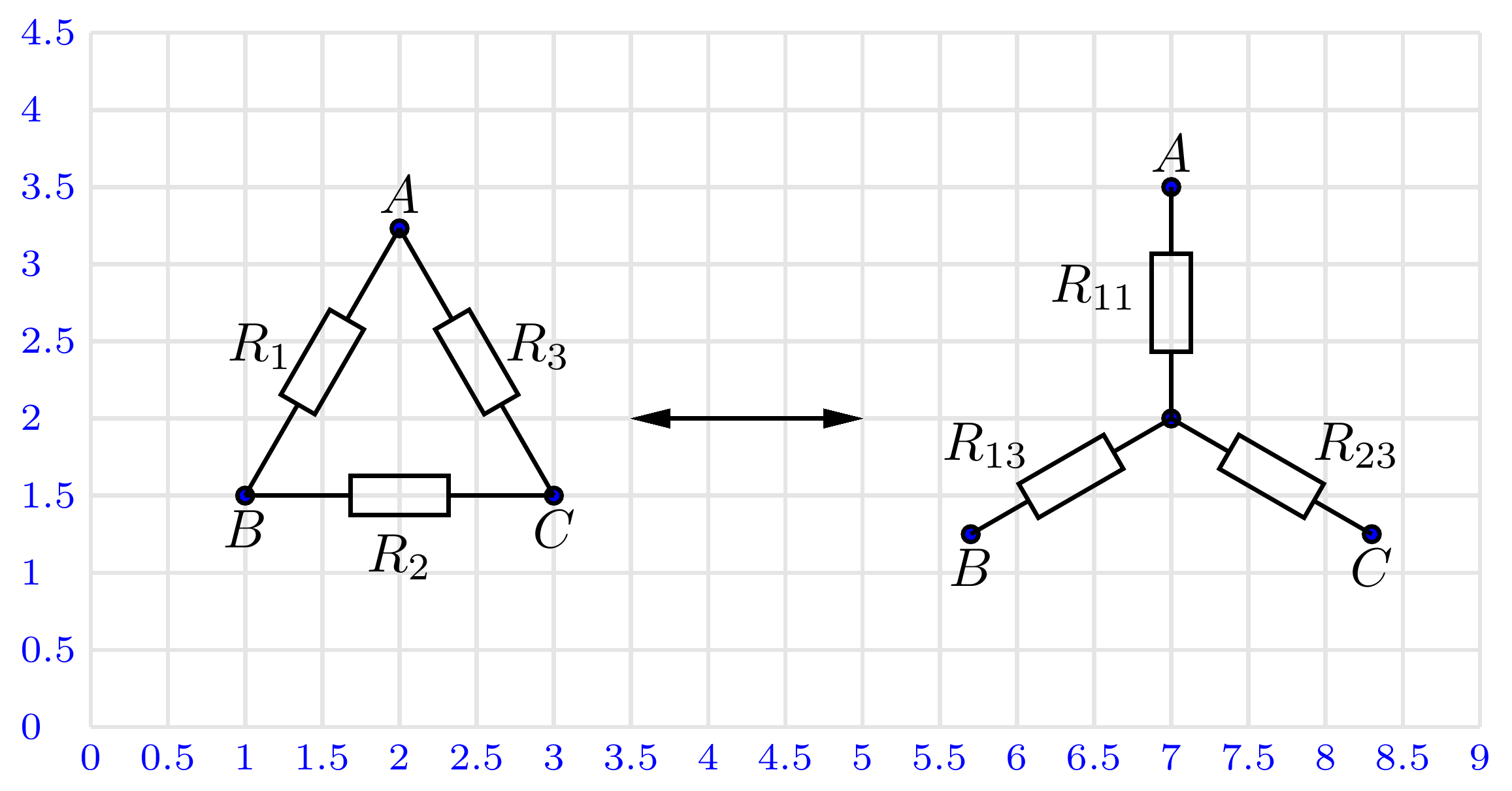

Obr. 45 Konfigurácia hviezda-trojuholník.

Štvorpól

V príklade zapojenia štvorpólu je použitý blok pre vykreslenie zeme, vyznačený červeno. V bloku sú je automaticky vytvorená lokálna kópia premennej Here, ktorá je platná na polohovanie prvkov obvodu v rámci bloku uzatvorenom medzi { ... }. Po vykonaní kódu bloku je platná pôvodná hodnota Here.

include(base.ckt)
up_;
I1: source(2,I); llabel(,i_1,);
    line right_ 1;
DA: dot; llabel(,a,); line 1;

    move to I1.start; line  right_ 1 ;
D0: dot; ;
    line right_ 1;

    color_red;
    {move to D0; line down_ 0.5; gnd;}
    color_black;

    move to (DA + D0)/2 + (1,0);
BX: box ht 3 wid 2.5;
    move to (BX.e.x, DA.y); line right_ 1;
DB: dot; llabel(,b,);

    line -> from DB right_ 1; {"$i_2$" above at last line.c}
    resistor(down_ 2,,E); llabel(,Z,);
    line left_ 1;
DG: dot; line to D0;

# popis - sipky
    line -> from DA + (0, -0.25) to D0+(0,0.25); "$u_1$" ljust at last line.c;
    line -> from DB + (0, -0.25) to DG+(0,0.25); "$u_2$" ljust at last line.c;

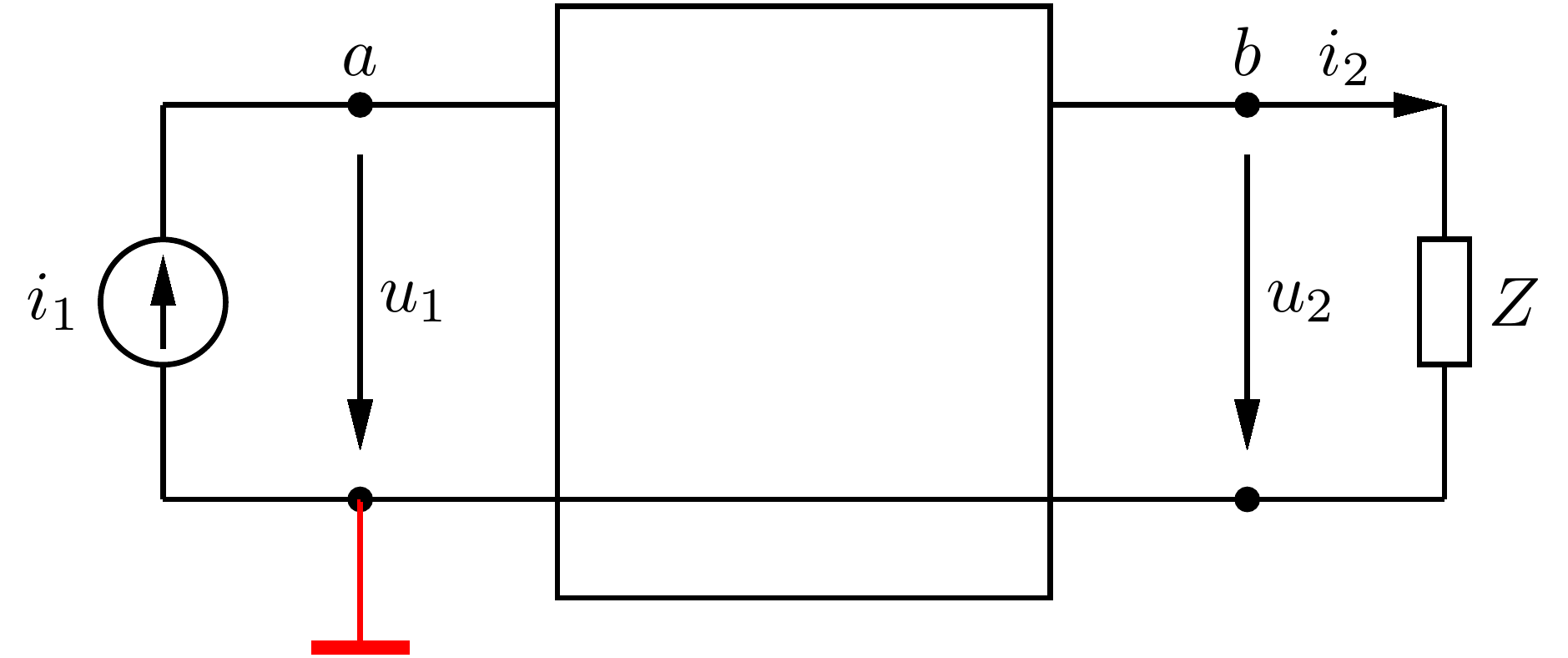

Obr. 46 Štvorpól.
