Texty

Základné formátovanie textov a popisov prvkov zapojenie je možné priamo v CircuitMacros pomocou makier rlabel …, rozšírené formátovanie textov je možné s využitím príkazov jazyka dpic a renderovania textu pomocou LaTeX-u. Text môže obsahovať diakritiku, formátovacie príkazy ako aj matematické výrazy v syntaxi LaTeX-u.

Zadanie textu

Pre kreslenie textu do obrázku je určený príkaz v tvare

"text"  at location [position];

    locatiom - poloha stredu renderovaného textu

    position - relatívna poloha voči location
        ljust      horizontálne zarovnanie vlavo
        rjust      horizontálne zarovnanie vpravo
        above      vertikálne zarovnanie nahor
        belov      vertikálne zarovnanie nadol

Textový reťazec ohraničený obyčajnými uvodzovkami je pri spracovaní odoslaný na renderovanie do LateX-u a umiestnený (ako obrázok) do polohy location. Poloha textu môže byť zadaná absolútnou pozíciou, referenciou na objekt alebo odkazom na posledný použitý komponent (last line, last box, last text …). Vlastná veľkosť textu (ohraničenia) nie je známa, pretože samotný text je vytváraný až pri renderovaní a jeho veľkosť závisí od typu a veľkosti fontu. Relatívne umiestnenie voči tejto polohe je možné upraviť pomocou parametra position, jeho použitie ukazuje nasledujúci obrázok

BX: box wid 4.5 ht 1.5 at (0,0);
LL: line from (-1,0) to (1,0);
    "rjust" at LL.start  rjust;
    "ljust" at LL.end ljust;
    "above" at LL.center above;
    "below" at LL.center below;

    "rjust" at BX.w rjust;
    "ljust" at BX.e ljust;
    "above" at BX.n above;
    "below" at BX.s below;

    "ljust above" at last box.ne ljust above;
    "ljust below" at last box.se ljust below;
    "rjust below" at last box.sw rjust below;
    "rjust above" at last box.nw rjust above;

Obr. 31 Relatívne umiestnenie textu voči zadanej polohe.

Text modifikuje globálnu premennú Here, po vykreslení textu je nová hodnota poloha Here v geometrickom strede textu.

Farba textu

Pre nastavenie farby je možné použiť

• pre globálne nastavenie farby vrátane textov sú makrá rgb() resp. preddefinované pomenované farby zadefinované v súbore base.ckt v tvare color_.

    ...
    color_red;
    color_green;
    ...


• pre lokálne nastavenie farby textu je možné použiť v zadaní textu prostredie color z LaTexu v tvare \color{}

    "\color{red} červený text" at (1, 1);


Vyššiu prioritu má nastavenie lokálnej farbu textu.

    BOX: box wid 3 ht 2 at (5,4);
        "stred boxu" at BOX.c;                     dot;
        "\color{red} červený text" at BOX.n above; dot;

        color_dark_orange;                               # globalne
        "\color{blue} text vpravo" at BOX.e ljust; dot;  # lokalne
        "text vlavo dole" at BOX.sw rjust below;   dot;

        color_blue;
    LL: line from (2, 1.5) right_ 6;
        "stred čiary" at last line.c above;        dot;

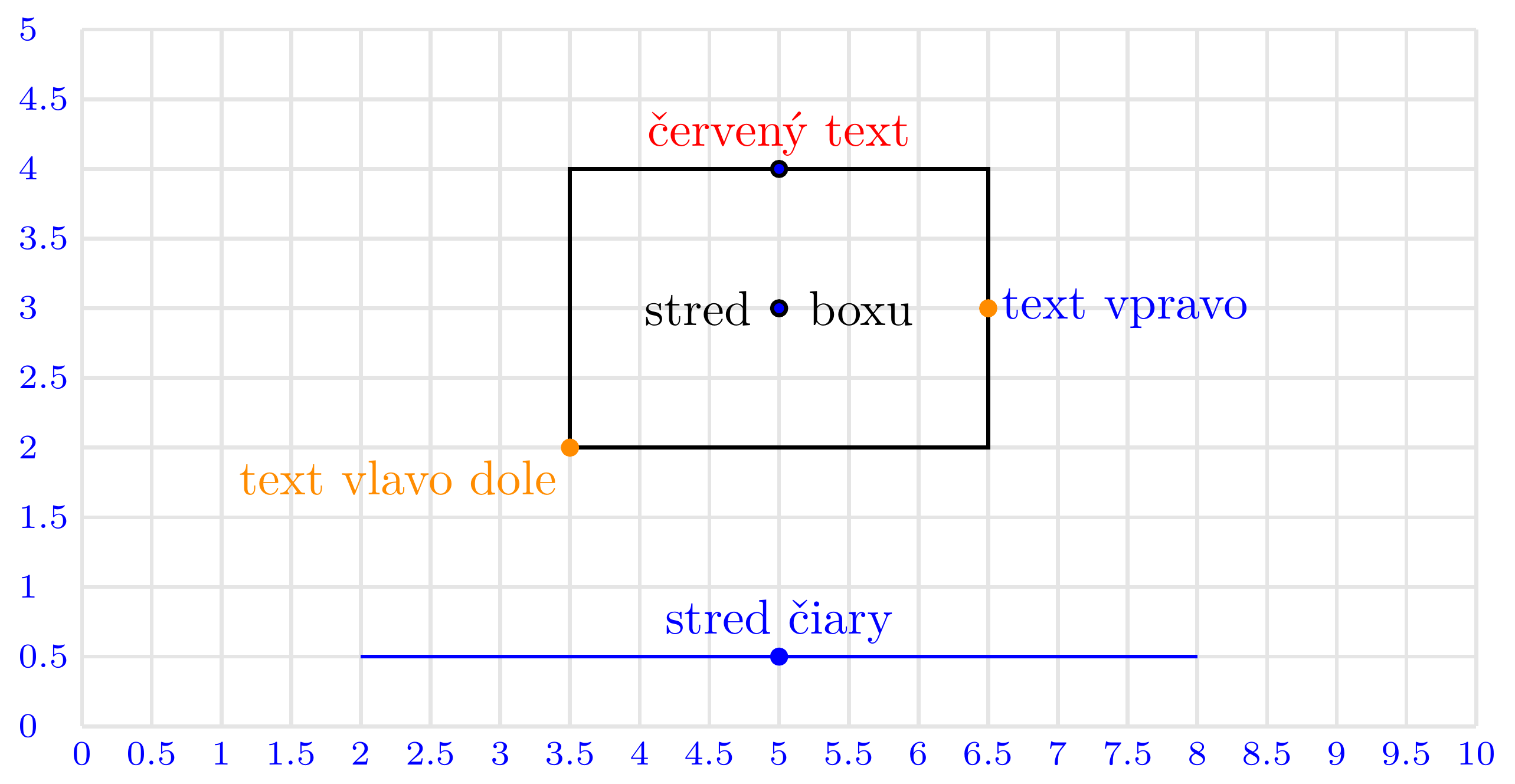

Obr. 32 Pozícia a farby textu

Matematické výrazy

Pre zobrazenie matematických výrazov sa používa štandardné formátovanie LaTeX-u. Matematický vzťah alebo matematický text sa korektne zobrazí len pri renderovaní pomocou nainštalovaného LaTeX-u.

Funkcia sprintf pre konverziu čísla na formátovaný reťazec akceptuje formatovacie znaky %e, %f, %g.

T: "$\sqrt{\sin(\alpha^2) + \cos(\beta^2)}$" at (5, 0.5);

   "$f(a)+\frac {f'(a)}{1!} (x-a) +
   \frac{f''(a)}{2!} (x-a)^2 +
   \frac{f^{(3)}(a)}{3!}(x-a)^3 + \cdots$" at (5,3);

   color_red;
   sprintf("Formatovany text $x=%2.3f$ \,\,\,  $y=%2.3f $", T.x, T.y) at (5, 1.5);

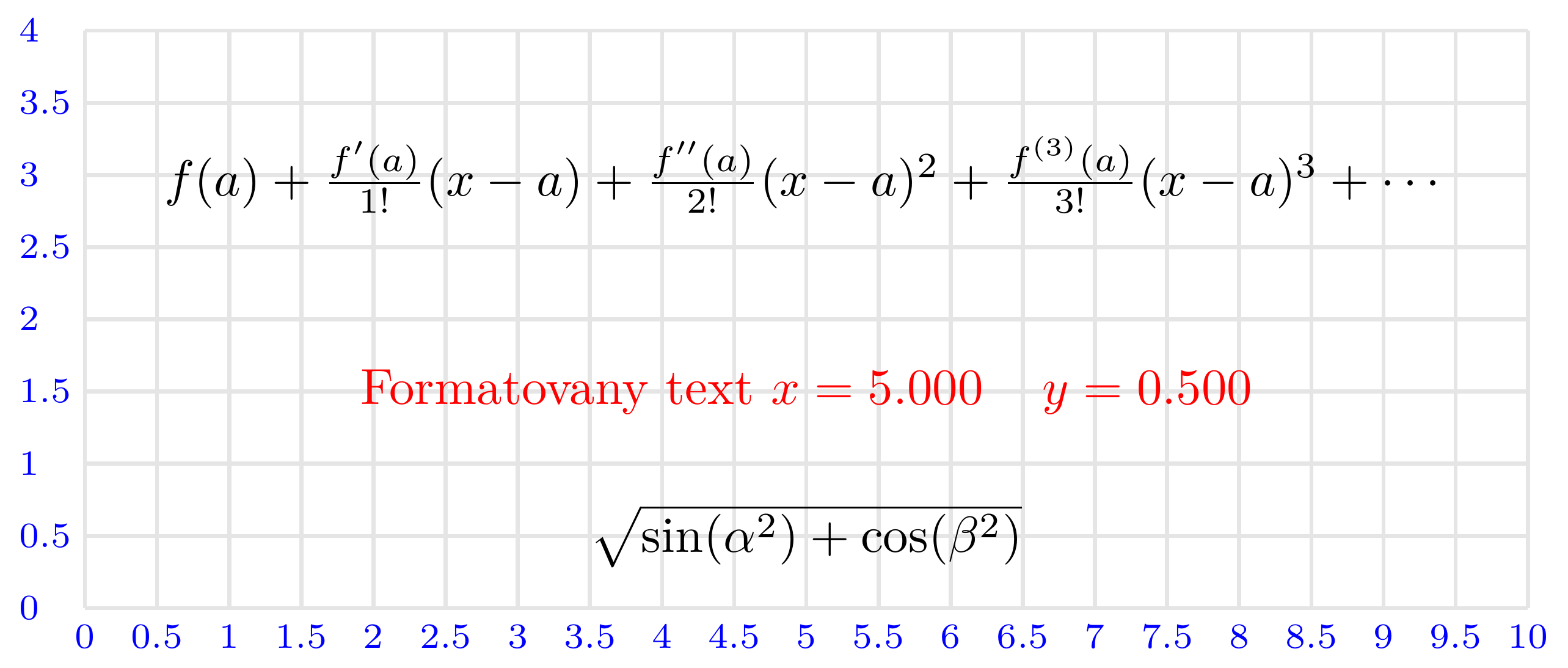

Obr. 33 Matematické výrazy

Formátovanie textu pomocou LateX-u

Jaxyk dpic poskytuje len obmedzené možnosti formátovania textu. Ak je pre renderovanie použitý LaTeX, je možné používať pre úpravu textu príkazy z jeho prostredia, tieto sú súčasťou textu v úvodzovkách.

\textit{text}    \textbf{text}   \underline{text}

Pre rotáciu textu je potrebné použiť príkaz

\rotatebox{angle}{text}

Poloha otočeného textu je vždy v jeho strede, pridávanie medzier na začiatok alebo koniec textu neposunie stred textu.

Velkosti písma je určená príkazmi

\tiny     \scriptsize    \footnotesize   \small   \normalsize
\large    \Large         \LARGE          \huge    \Huge

Príklad formátovania textu s použitím príkazov LaTex-u:

    "\textit{Italic}" at (7, 0.5);
    "\textbf{Bold}" at (7, 1);
    "\underline{Underline}" at (7, 1.5);

    for i=0 to 300 by 60 do {
        move to ( 2 + 1*cos(i/180*pi), 2 + 1*sin(i/180*pi) );
        sprintf("\rotatebox{%g}{Text %g}", i,i );
    }

    "\large large \Large Large \LARGE LARGE" at (7,3);
    "\huge huge \Huge Huge" at (7,4);

    "\texttt{Font TT}" at (7,5);
    "\textsf{Font SF}" at (7,5.5);

    color_red;
    move to (4, 5.5);
    "\fbox{Text in Box}" at Here;

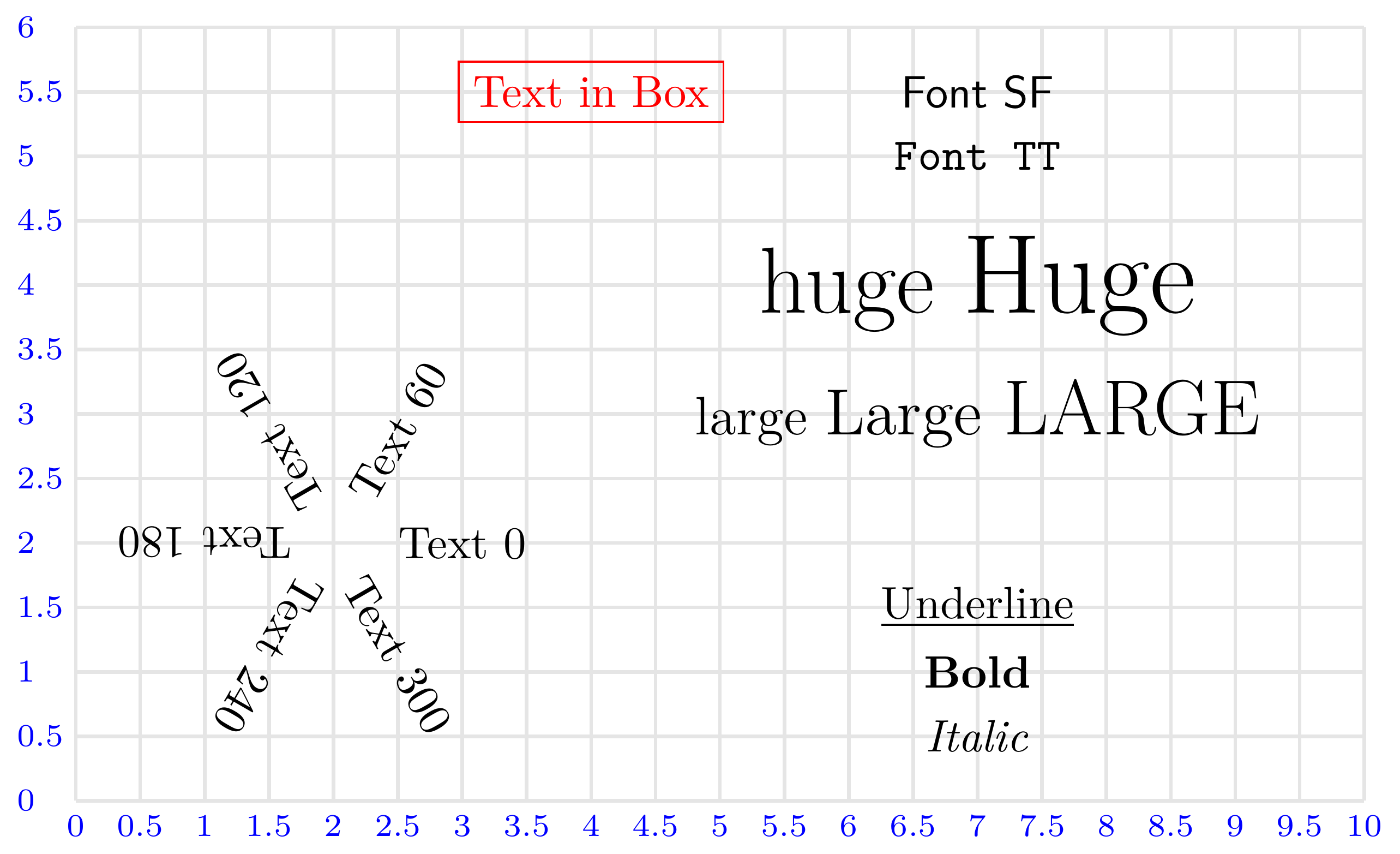

Obr. 34 Formátovanie textu pomocou LaTeX-u
