Vetvy

Vetvy #

Pri kreslení elektrických zapojení sa často vyskytuje situácia, v ktorej potrebujeme nakresliť samostatnú časť obvodu (vetvu) a potom pokračovať v pôvodnom zapojení. V štandardnej situácii by sme si museli označiť vhodný prvok schémy referenciou a po nakreslení vetvu sa na pôvodnú pozíciu vrátiť pomocou povelu move to ….

V CircuitMacros máme možnosť uzatvoriť kód vetvy obvodu do bloku kódu uzatvoreného do zložených zátvoriek. Uzatvorenie časti kódu do bloku umožňuje vytváranie časti obvodu alebo umiestnenie iných komponentov relatívne k poslednej súradnici bez toho, aby táto bola zmenená. Rovnako blok nemení ani smer ukladania definovaný mimo neho. Bloky je možné vnárať.

Origin: Here
d = 2;
move to (0.5, 3);
resistor(right_ d,E); llabel(,R1,);
dot;                                  # aktualna poloha Here

{   # vetva smerom down_ od Here
    resistor(down_ d, E);    llabel(,R2,);
    gnd;
}

{   # vetva smerom up_ od Here
    resistor(up_ d,E);  rlabel(,R3,);
    P: power(); "Power" at P.n above;

}

# pokračovanie kreslenia v pôvodnom smere od Here
resistor(right_ d,E);        llabel(,R4,);
dot;
capacitor(); llabel(,C_1,)
_images/cm_410.png

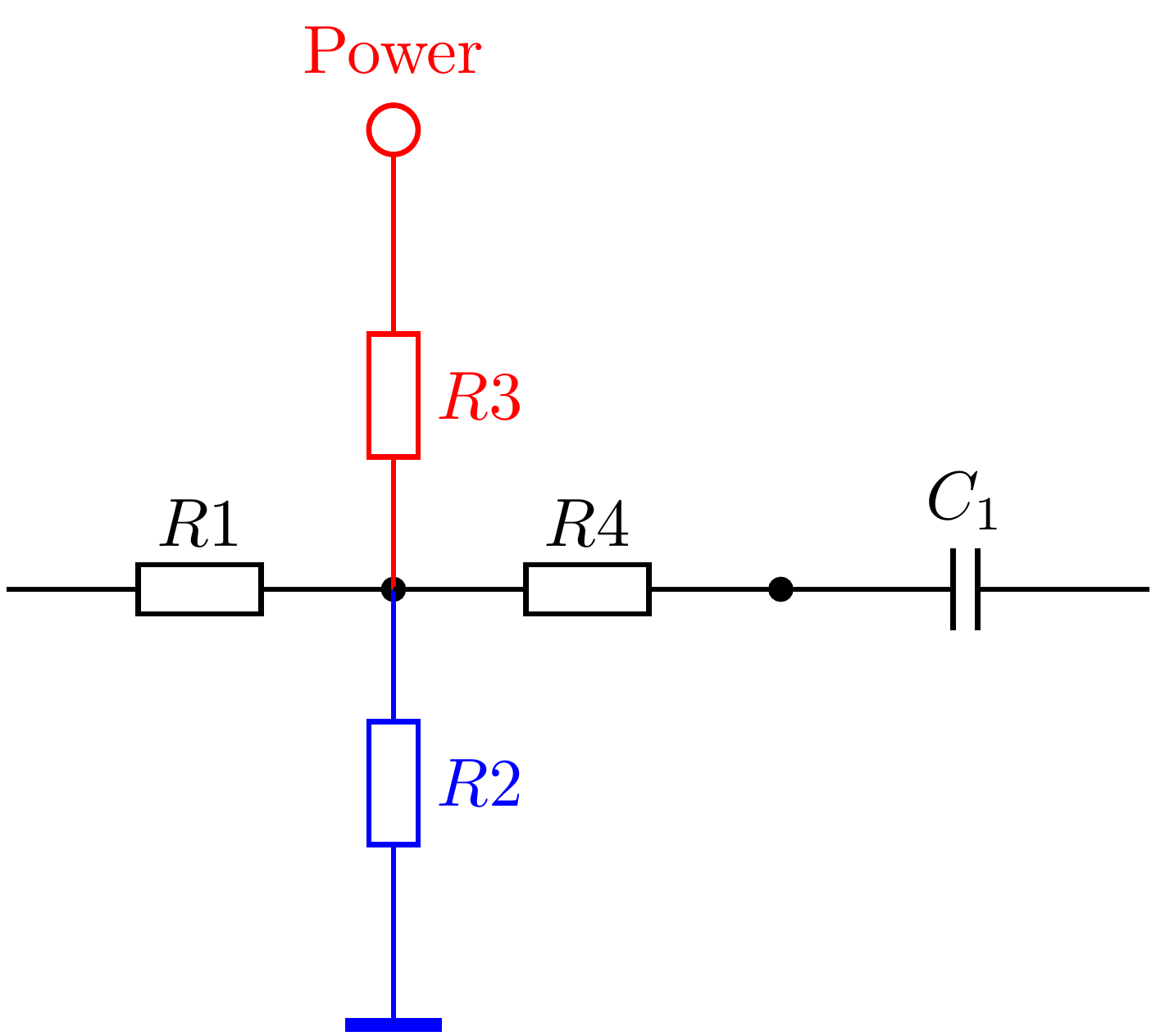

Obr. 28 Vetvy v zapojení#

Bloky s výhodou využijeme pri popise prvkov zapojenie. Zadanie textu mení rovnako ako každý nový element zapojenia hodnotu Here, ak chceme v kreslení pokračovať v pôvodnom smere, uzatvoríme text do bloku. Príkazy pre popis dvojpólov (llabel …) hodnotu Here nemenia.

line -> 1;
box wid 2 ht 1;
{
    "top of box" at last box.n above;
    "bottom of box" at last box.s below;
    line from last box.nw to last box.se;
    line from last box.sw to last box.ne;
}
line -> 1;
_images/cm_411.png

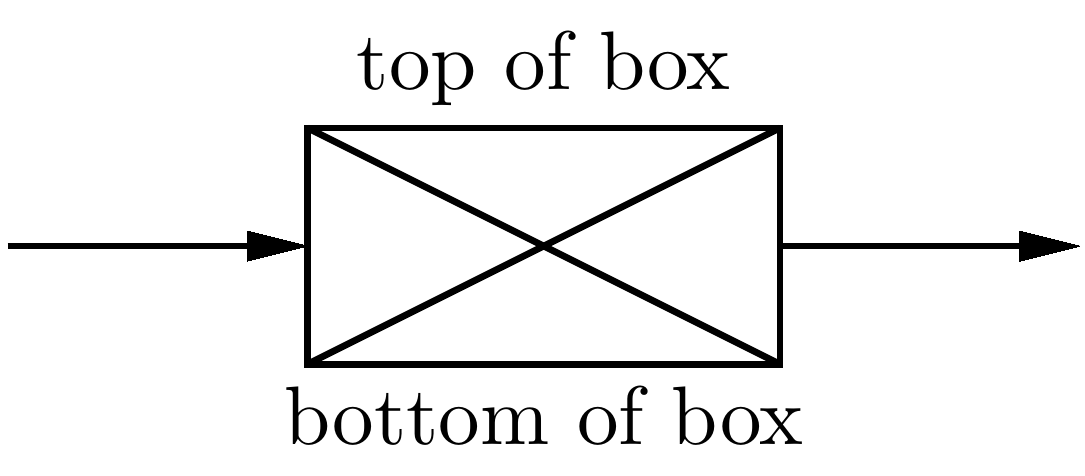

Obr. 29 Lokálne súradnice v bloku#

Premenné a referencie #

Referencie a premenné vytvorené vo vnútri bloku sú globálne a je možno sa na ne odkazovať v nasledujúcom kóde ako aj v iných blokoch.

d = 2;
move to (2, 3);
DT1: dot;                   # referencny bod
{
        diode(right_ up_); dlabel(0,0,,D_1,,XAR);
    DT2: dot;
        diode(right_ down_); dlabel(0,0,,D_2,,XAL);
}

{
        diode(right_ down_); dlabel(0,0,,D_3,,XBR);
    DT3: dot;
        diode(right_ up_); dlabel(0,0,,D_4,,XBL);
    DT4: dot;
}

# pouzitie referencii vytvorenych v blokoch
L1: line from DT2  up_ d/2 then left_ d;   tconn(,O);
L2: line from DT3  down_ d/2 then left_ d; tconn(,O);
L3: line from DT4 right_ d; tconn(d/4, O);
L4: line from DT1 left_ d/2 then down_ 7*d/8;
    line to (L3.e.x, Here.y); tconn(right_ d/4,O);
_images/cm_071.png

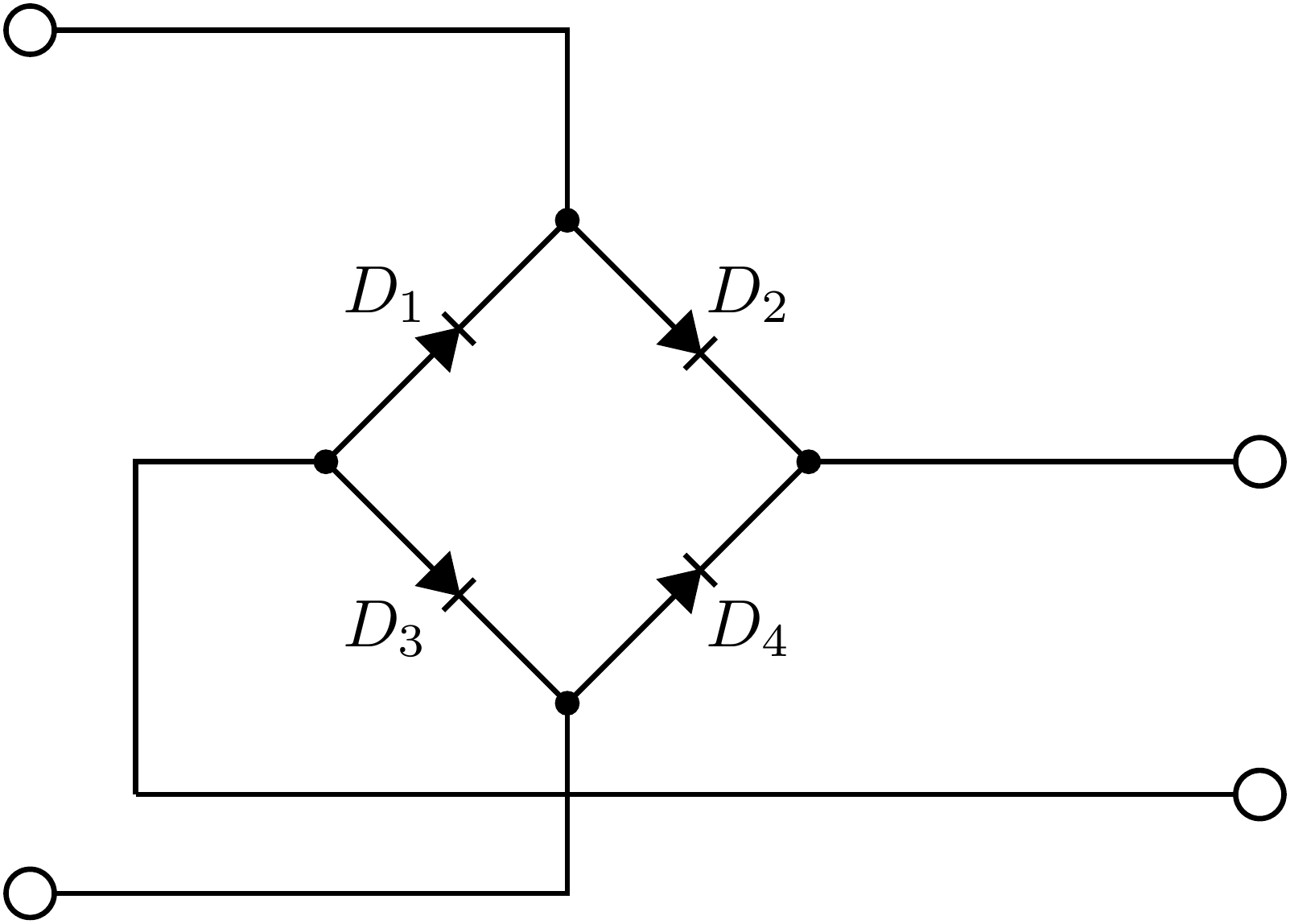

Obr. 30 Refencie v bloku#
